插入式電磁流量計

發布時間：2020-07-09

產品概述

/??product introduction

LDC系列插入式電磁流量計是在管道式電磁流量計的基礎上發展起來的一種新型流量儀表，針對管道式電磁流量計在管道上安裝困難，費用大等缺陷，特別是采用帶壓開孔、帶壓安裝技術后，插入式電磁流量計可在不停水的情況下安裝，也可以在鑄鐵管道、水泥管道上安裝。

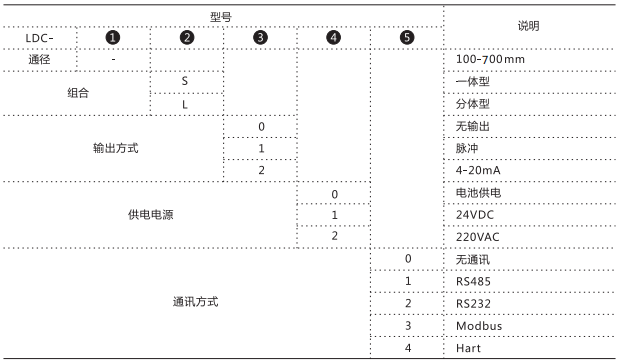

產品特點 技術參數 產品選型

訂購熱線：19962263323

產品簡介

/??product introduction

1、產品簡介
LDC系列插入式電磁流量計是在管道式電磁流量計的基礎上發展起來的一種新型流量儀表，針對管道式電磁流量計在管道上安裝困難，費用大等缺陷，特別是采用帶壓開孔、帶壓安裝技術后，插入式電磁流量計可在不停水的情況下安裝，也可以在鑄鐵管道、水泥管道上安裝。

2、傳感器原理

傳感器實際上是一種液體流速測量儀表。它是應用法拉第感應定律的原理制成的流速測量儀表。圖1 是插入型流量計基本工作原理的示意圖。用長桿將小的電磁流量傳感器插入到被測量管道中規定位置，導電流體垂直流過傳感器工作磁場時（轉換器向傳感器提供勵磁電流時，在勵磁線圈構成的勵磁系統中產生工作磁場），相當導體在磁場中作切割磁力線運動。根據法拉第感應定律，在導體的兩端產生感應電動勢。感應電動勢由接觸流體的一對電極來檢測。電動勢的大小與磁感應強度B、兩極間距離L 和流體的平均流速呈正比。即 E=B·L·V(伏)

式中：E——感應電動勢，V； B——磁場強度，T； L——兩電極間距離，m；

V——流過傳感器的流速（亦即代表被測管道規定插入點的質點流速），m/s

K——系數。

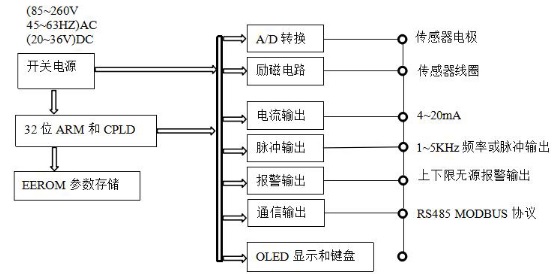

3、電路工作原理

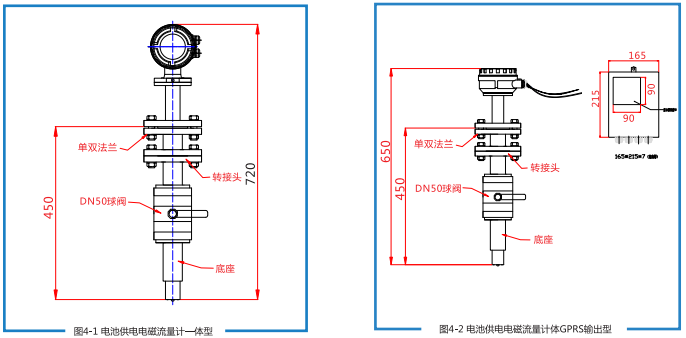

4、結構組成

產品特點

/??product characteristic

●插入式電磁流量計在管道流量檢測中，安裝簡單，可不斷流，現場可帶壓開孔，具有絕對的安裝優勢與價格優勢。特別適用于供排水管道的流量測量；

●通用性廣，互換性強。一種型號就可適用于各種規格管道的流體測量要求?？膳c任何標準二次儀表連接；

●正反流向計算功能。用戶可選擇正向計量或反向計量（出廠為正向計量）；

●上下限報警。用戶可根據需要設定上下限瞬時流量，當流量超過上限或下限設定值時可配蜂鳴器報警或繼電器輸出（用戶可選）；

●空管報警。在工作狀態下，當流量計測量管內空管，瞬時流量為零，右上角顯示報警；

●斷電保護，流量計的運算結果和用戶設定的參數在斷電后不會丟失，EEPROM可保存設定參數和累積值；

●小信號切除功能，從而切除干擾小信號；

●轉換器和傳感器具有多種防護等級及安裝方式，有適用于潛水安裝的IP68。

技術參數

/??technical parameters

公稱通徑	DN100~700
流速范圍	0.5m/s-10m/s
精度	±1.5%FS；±2.5%FS；±5.0%FS；
電導率	≥20μs/cm

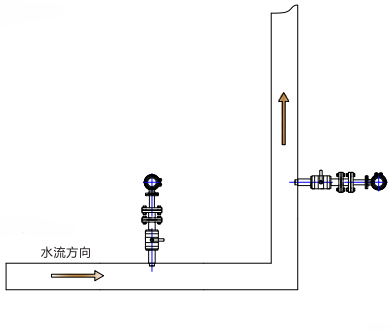

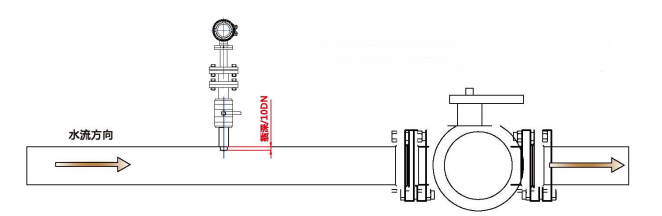

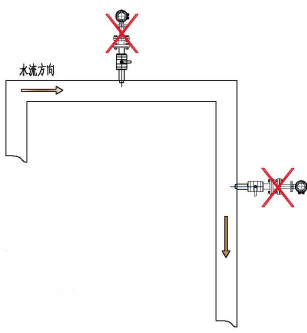

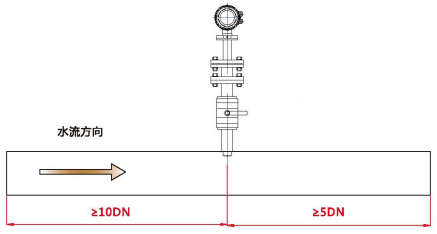

直管段	前10DN，后5DN
介質溫度	-20℃~+90℃
環境溫度	-20℃~+60℃
耐壓	1.6MPa
防護等級	IP65(一體），IP68(分體）
電極材質	316L不銹鋼
輸出信號	4-20mA；RS485；Hart協議；Modbus協議；
傳感器材質	不銹鋼
工作電源	220VAC，允差15%或24VDC，紋波≤5%
功率	6.5W
耐壓等級	≤1.6MPa
