標準節流裝置
產品概述
/??product introduction
標準節流裝置又稱為差壓式流量計，是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成，具有功能強，結構緊湊，操作簡單，使用方便等特點。標準節流裝置與差壓變送器配套使用，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
產品簡介
/??product introduction產品特點
/??product characteristic
●結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉；
●孔板流量計計算采用成熟標準與加工；
●采用進口單晶硅智能差壓傳感器；
●配有多種通訊接口；
●應用范圍廣，全部單相流皆可測量，部分混相流亦可應用；
●標準型節流裝置無須實流校準，即可投用；
●一體型孔板安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器；
●高精度，完善的自診斷功能；
●孔板流量計其量程可自編程調整；
●可同時顯示累計流量、瞬時流量、壓力、溫度；
●具有在線、動態全補償功能外，還具有自診斷、自行設定量程；
●量程范圍寬、大于10：1；
●高精度：±0.075%；
●高穩定性：優于0.1%FS/年；
●高靜壓：40MPa；
●連續工作5年不需調校；
●可忽略溫度、靜壓影響；
●抗高過壓。
技術參數
/??technical parameters| 節流件名稱 | 適用管道 | 適用直徑比B（d/D） | 應用特點 | 流出系數不確定度Ec% | 設計標準 | ||
| （DN mm） | |||||||
| 50－500 | 0.2－0.75 | 適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量 | 0.6－0.75% | ISO5167 | |||
| 環室式 | 50－500 | 0.2－0.75 | GB/T2624－93 | ||||
| 角接取壓標準孔板 | 夾緊環式 | 50－500 | 0.2－0.75 | 易于清除污物，可用于不太清潔流體流量的測量 | |||
| 斜鉆孔式 | 450－1000（3000） | 0.2－0.75 | |||||
| 法蘭取壓標準孔板 | 50－1000 | 0.2－0.75 | 易于清除污物，適用于各種介質 | 0.6－0.75% | ISO5167 | ||
| 徑距取壓標準孔板 | 50－1000 | 0.2－0.75 | GB/T2624－93 | ||||
| 角接取壓標準噴嘴 | 50－500 | 0.3－0.8 | 壓損小，壽命長，尤其適用于蒸汽流量測量 | 0.8－1.2% | ISO5167 | ||
| （ISA1932噴嘴） | GB/T2624－93 | ||||||
| 50－630 | 0.2－0.8 | 壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量 | 2.00% | ISO5167 | |||
| 長徑噴嘴 | GB/T2624－93 | ||||||
| 機械加工式 | 100－800 | 0.2－0.8 | 壓力損失小，所需直管段小于孔板、噴嘴 | 1.00% | ISO5167 | ||
| 經典文丘利管 | 粗焊鐵板式 | 200－1200（2000） | 0.4－0.7 | 1.50% | GB/T2624－93 | ||
| 65－500 | 0.316－0.77 | 同上 | 1.2－1.75% | ISO5167 | |||
| 文丘利噴嘴 | GB/T2624－93 | ||||||
| 1/4圓孔板 | 25－150 | 0.245－0.6 | 適用于低雷諾數 | 2.0－2.5% | DIN BS | ||
| 錐形入口孔板 | 25－250 | 0.1－0.316 | 同上 | 2.00% | BS | ||
| 圓缺孔板 | 50－1500 | 0.32－0.8 | 適用于贓污，有氣泡析出或含有固體微粒的流體測量。 | 1.50% | DIN | ||
| 偏心孔板 | 100－1000 | 0.46－0.84 | 1－2% | ASME | |||
| 小孔板 | 12.5－40 | 0.2－0.75 | 適用于小管道流量測量 | 0.75% | ASME | ||
| 透鏡式孔板 | 12.5－150 | 0.2－0.75 | 適用于高壓常溫小管道流量測量 | 0.6－0.75% | ISO5167ASME | ||
| 端頭孔板 | 大于等于15 | 0.2－0.62 | 1.5－2.0% | ||||
| 雙重孔板 | 25－400 | 0.2－0.8 | 適用于大流量測量 | ||||
| 限流孔板 | |||||||
| 名稱 | 型號 | 取壓方式 | 公稱管徑 | 公稱壓力（MPa） | 執行標準（結構） |
| LGB | 角接（環室取壓） | 50～400 | 小于10 | GB2624 K07（蘭化）DG | |
| LGB-Z | 角接（鉆孔取壓） | 400～2000 | 小于1.6 | ||
| LGB | 環室（八槽） | 50～400 | 小于32 | 流量測量手冊 | |
| LGB | 環室（無法蘭焊接式） | 50～275 | 小于28.22 | 流量測量手冊DG0711～0718 | |
| LGB-F | 法蘭取壓 | 50～800 | 小于2.5 | GB2624 K06（蘭化） | |
| LGB-F | 法蘭取壓 | 50～400 | 4.0～40 | GB2624 K06（蘭化）石化 | |
| 標準孔板 | LGB-J | 徑距取壓 | 50～760 | 小于10 | GB2624 |
| LGP | 角接（環室取壓） | 50～400 | 小于10 | GB2624 | |
| LGP-Z | 角接（鉆孔取壓） | 400～500 | 小于1.6 | 流量測量手冊 | |
| LGP | 環室（八槽） | 50～300 | 小于32 | 流量測量手冊 | |
| LGP | 環室（高壓透鏡墊式） | 15～150 | 小于32 | ||
| 標準噴咀 | LGP | 環室（無法蘭焊接式） | 175～350 | 小于17.36 | DG 0702～0710 |
| 長徑噴咀 | LGC-J | 徑距取壓 | 50～630 | 小于16 | GB2624 |
| 1/4圓孔板 | LGH | 角接取壓 | 50～260 | 小于10 | GB2624 |
| LGH-F | 法蘭取壓 | 50～200 | 小于6.4 | 流量測量手冊 | |
| 文丘里噴咀 | LGL | 角接取壓 | 65～500 | 小于2.5 | |
| 文丘里管 | LGW | 特殊取壓 | 50～1200 | 小于2.5 | |
| 雙文丘里管 | LGW-S | 特殊取壓 | 小于1000 | 小于0.6 | |
| 小管徑孔板 | LGX | 角接取壓 | 12～40 | 小于6.4 | K07（蘭化） |
| LGX-F | 法蘭取壓 | 12～40 | 小于6.4 | 企業標準 | |
| 高壓透鏡墊 | LGT | 角接取壓 | 50～150 | 小于32 | 流量測量手冊 |
| LGQ | 角接（環室取壓） | 100～400 | 小于1.6 | ||
| 圓缺孔板 | LGQ-Z | 角接（鉆孔取壓） | 400～1000 | 小于1.6 | |
| LGQ-F | 法蘭取壓 | 100～350 | 小于6.4 | ||
| 雙重孔板 | LGS | 角接取壓 | 100～400 | 小于6.4 | |
| 偏心孔板 | LGN | 角接取壓 | 100～1000 | 小于6.4 | |
| 限流孔板 | LG-XL | 10～300 | 小于6.4 | 企業標準 | |
| 錐形入口孔板 | LGR | 角接取壓 | 25～1000 | 小于10 | GB2624 |
| 機翼測風裝置 | LJY | 特殊取壓 | 少于1000 | 小于0.6 |
企業標準 |
產品選型
/??product selection1、選型表
| 型號 | 說 明 | ||||||||
| AL-LG | 孔板流量計（標準節流裝置） | ||||||||
| 代號 | 按其結構特征的兩大基本分類 | ||||||||
| K | 孔板流量計 | ||||||||
| P | 噴嘴等 | ||||||||
| 代號 | 公稱壓力（105Pa） | ||||||||
| 2.5 | 2.5 | ||||||||
| 10 | 10 | ||||||||
| 16 | 16 | ||||||||
| 25 | 25 | ||||||||
| 64 | 64 | ||||||||
| 100 | 100 | ||||||||
| 200 | 200 | ||||||||
| 代號 | 口徑 | ||||||||
| 15～1200 | 15～1200mm | ||||||||
| 代號 | 按其結構形式細分 | ||||||||
| H | 標準孔板(環室) | ||||||||
| Y | 標準孔板(法蘭) | ||||||||
| K | 標準孔板(鉆孔) | ||||||||
| I | ISA 1932噴嘴 | ||||||||
| L | 長徑噴嘴 | ||||||||
| W | 文丘利噴嘴 | ||||||||
| G | 經典文丘利管 | ||||||||
| S | 雙重孔板 | ||||||||
| Q | 圓缺孔板 | ||||||||
| Z | 錐形入口孔板 | ||||||||
| R | 1/4圓孔板 | ||||||||
| P | 偏心孔板 | ||||||||
| N | 整體(內藏)孔板 | ||||||||
| X | 楔形孔板 | ||||||||
| T | 不在上述之列的特殊節流裝置 | ||||||||
| 代號 | 介質 | ||||||||
| 1 | 液體 | ||||||||
| 2 | 氣體 | ||||||||
| 3 | 蒸汽 | ||||||||
| 4 | 高溫液體 | ||||||||
| 代號 | 補償形式 | ||||||||
| N | 不帶壓力、溫度補償 | ||||||||
| P | 帶壓力補償輸出 | ||||||||
| T | 帶溫度補償輸出 | ||||||||
| Q | 帶壓力、溫度補償輸出 | ||||||||
| 代號 | 變送器差壓量程范圍 | ||||||||
| 0 | 微差壓量程 | ||||||||
| 1 | 低差壓量程 | ||||||||
| 2 | 中差壓量程 | ||||||||
| 3 | 高差壓量程 | ||||||||
| 代號 | 是否帶現場顯示 | ||||||||
| W | 節流裝置傳感器 | ||||||||
| X | 智能節流裝置（流量計） | ||||||||
| 代號 | 供電方式 | ||||||||
| 0 | 外接24VDC供電 | ||||||||
| 1 | 3.6V電池供電 | ||||||||

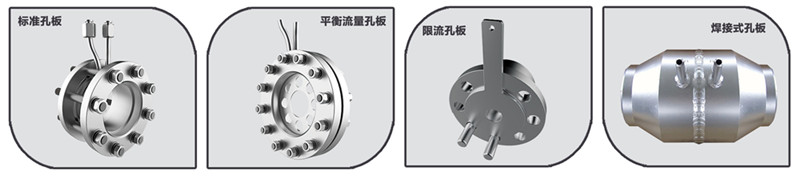

2、產品分類及結構示意圖

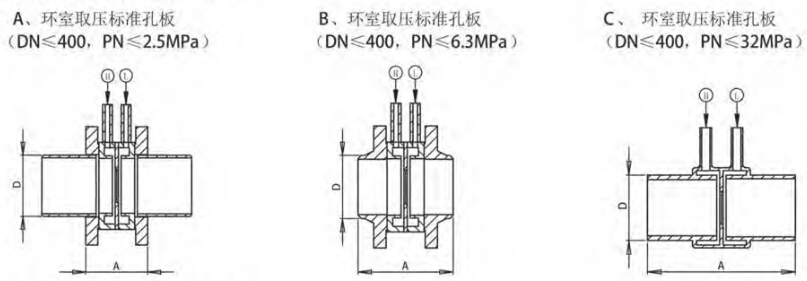

①環室取壓標準孔板結構示意圖

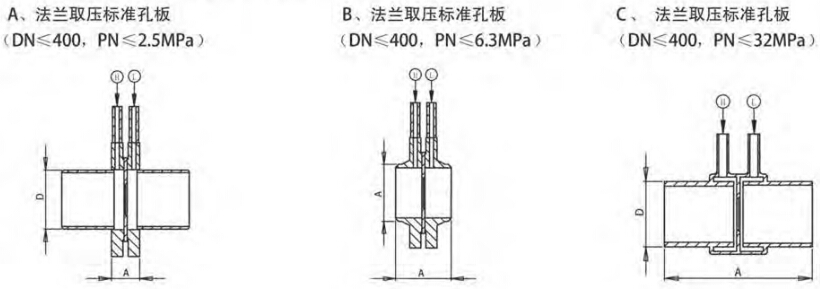

②法蘭取壓標準孔板結構示意圖
