大口徑氣體渦輪流量計

發布時間：2020-07-06

產品概述

/??product introduction

大口徑氣體渦輪流量計是吸取了國內外流量儀表先進技術優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣體等氣體的計量。

產品特點技術參數 產品選型

訂購熱線：19962263323

產品簡介

/??product introduction

　　該產品經國家防爆產品質檢部門按GB3836.2000《爆炸性氣體環境用電氣設備第1部：通用要求》，GB38362.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全“i”》標準檢驗合格，防爆標志為ExdⅡBT6(隔爆型)、EiaⅡCT6（本安型）。適用于含有ⅡA、ⅡB、ⅡC類T1～T6溫度組別爆炸性氣體混合物的0（僅本安型）1、2區危險場所。

產品特點

/??product characteristic

●高精確度，一般可達±1.5%R、±1.0%R；
●流量計表頭可180°旋轉，安裝使用簡單方便；

●采用新型微處理器與高性能的集成芯片，運算精度高、整機功能強大，性能優越；

●采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長；

●采用先進的微功耗高新技術，整機功耗低。既能用內電池長期供電運行，又可由外電源供電運行；

●按流量頻率信號，可將儀表系數分八段自動進行線性修正，可根據用戶需要提高儀表的計算精度；

●采用EEPROM數據存貯技術，具備歷史數據的存貯與查詢功能，三種歷史數據記錄方式可供用戶選擇；

●重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，在貿易結算中是優先選用的流量計；

●可檢測被檢測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（ Pn=101.325KPa,Tn=293.15K）的氣體流量：可實時查詢溫度、壓力、時間、日期等數據。

高精確度，一般可達±1.5%R、±1.0%R

技術參數

/??technical parameters

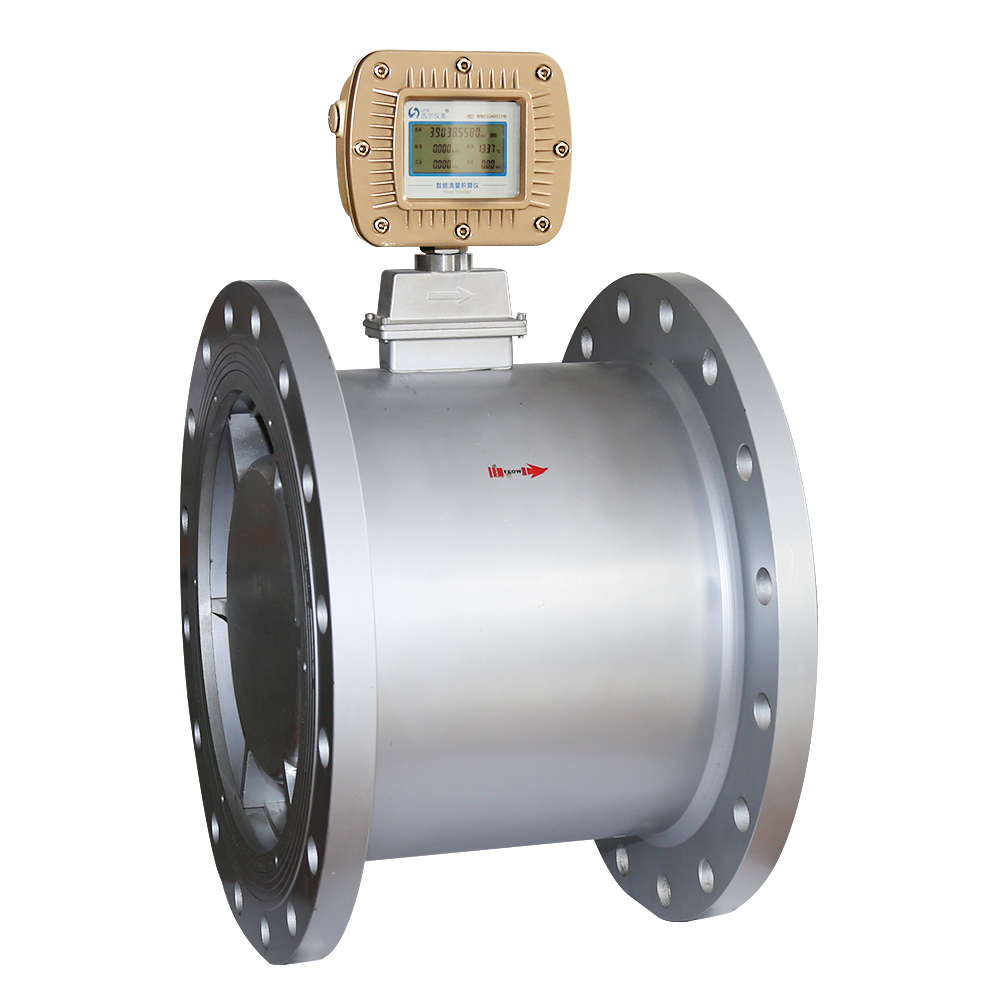

產品圖片
執行標準	封閉式管道中氣體流量的測量—氣體渦輪流量計（GB/T18940-2003）
儀表型號	LWQ	LWQ
儀表通徑	DN350	DN400
信號輸出	脈沖信號、4-20mA電流信號、控制信號	脈沖信號、4-20mA電流信號、控制信號
通訊輸出	RS485通訊	RS485通訊
供電電源	24VDC或鋰電池	24VDC或鋰電池
精度等級	1.5級	1.5級
量程比	1：20	1：20
測量范圍	400-8000m3/h	650-13000m3/h
顯示器	可選	可選
溫度補償	可選	可選
通訊接口	可選	可選
實時記錄	可選	可選
表體材質	碳鋼	碳鋼
機芯材質	鋁合金	鋁合金
轉換器外殼材質	鑄鋁	鑄鋁
防爆等級	ExdIIBT6或ExiaIICT4	ExdIIBT6或ExiaIICT4
防護等級	IP65	IP65
整機功耗	<1W	<1W
安裝方式	法蘭連接	法蘭連接
耐壓等級	1.6MPa	1.6MPa
介質溫度	-20℃～80℃	-20℃～80℃
環境溫度	-30℃～60℃	-30℃～60℃

產品選型

/??product selection
