小巧型壓力變送器
產品概述
/??product introduction
小巧型壓力變送器壓力腔由不銹鋼單件結構加工而成，全金屬密封結構，傳感器采用微熔技術生產，產品結構特殊設計，整體數字化標定和溫度補償。產品適用于OEM客戶大批量應用，性價比高，可廣泛應用于對氣壓、液壓，甚至較惡劣的介質環境，如污水、蒸汽、輕的腐蝕性氣體和液體等工業或民用現場壓力監測，我們還為用戶提供特殊定制產品。
產品簡介
/??product introduction
小巧型壓力變送器壓力腔由不銹鋼單件結構加工而成，全金屬密封結構，傳感器采用微熔技術生產，產品結構特殊設計，整體數字化標定和溫度補償。產品適用于OEM客戶大批量應用，性價比高，可廣泛應用于對氣壓、液壓，甚至較惡劣的介質環境，如污水、蒸汽、輕的腐蝕性氣體和液體等工業或民用現場壓力監測，我們還為用戶提供特殊定制產品。
小巧型壓力變送器具有多種型號，多種量程，多種過程連接形式及材料?？蓮V泛用于石油、化工、電力、冶金、制藥、食品等許多工業領域，可適應工業測量的各種場合及介質，是傳統壓力表及傳統壓力變送器的理想升級換代產品，是工業自動化領域理想的壓力測量?jī)x表。產品特點
/??product characteristic
●體積小、重量輕，可在狹窄位置安裝使用；
●易操作、維護檢修方便；
●硅微熔技術，耐高溫、抗震；
●工作溫度范圍寬；
●316L不銹鋼機電一體化結構，經久耐用；
●集成化專用芯片，分立元件少，溫度特性好。
技術參數
/??technical parameters

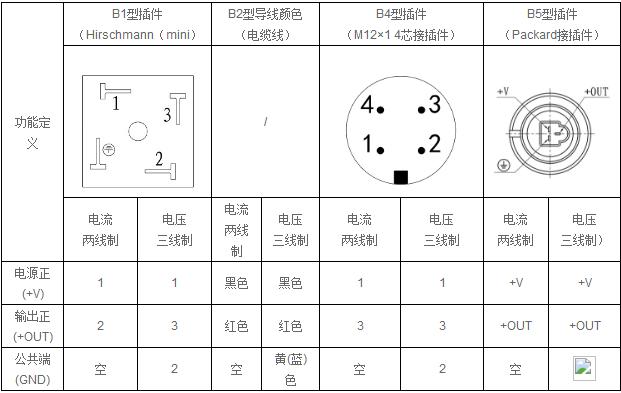

2、電氣連接
3、技術參數
| 測量介質 | 氣體、液體、油等與316兼容的介質 |
| 測量形式及范圍 | 表壓（G） 最大(0～60)MPa, 最小(0～0.5)KPa |
| 絕壓（A） 最大(0～40)MPa, 最小 (0～5)KPa | |
| 負壓（B） (-0.1～40)MPa, 最小(-0.2～0.2 )KPa | |
| 精度等級 | 0.1、 0.25、 0.5 |
| 過載能力 | 量程的2～5倍 |
| 長期穩定性 | 小于0.25%FS/年，小于0.5%FS/年 |
| 供電電源 | 15～36 VDC（標定電壓24VDC） |
| 輸出信 | (4～20)mA（二/三線制）、（0～10）MA (0~20）mA |
| （0～5）V、（1～5）V、（0～10）V | |
| 顯示方式 | 指針表頭或數字顯示可選配 |
| 校準 | 通過調節精密電位器實現對零點、量程調節 |
| 工作溫度：（-40～80）℃ 補償溫度：（-20～70）℃ | |
| 工作溫度 | -40～80℃ 補償溫度：-20～70 ℃ |
| 過程連接 | M20×1.5外螺紋（Ф3內孔）或用戶注明 |
| 隔離膜片材料 | 316 不銹鋼 |
| 傳感器接口材料 | 1Cr18Ni9Ti |
| 外殼材料 | 合金鋁 |
| 防護等級 | IP65 |
產品選型
/??product selection| 產品選型： 小巧型壓力變送器 | ||||||||
| 量程（注明壓力量程范圍） | ||||||||
| G、表壓 A、絕對壓力 B、密封壓力 C、負壓 | ||||||||
| 膜片材料 | ||||||||
| K、擴散硅（默認） T、陶瓷壓阻 P、陶瓷電容 Y、濺射薄膜高精度芯片 | ||||||||
| E | 輸出信號 | |||||||
| 1、(0～5)VDC 2、二線制(4～20)mA(默認) 3、(0～10)mA 4、其它注明 | ||||||||
| A | 精度 | |||||||
| 1、0.1 2、0.25 3、0.5 | ||||||||
| C | 過程連接方式 | |||||||
|
1、外螺紋M20×1.5（默認） 2、外螺紋G1/2 3、外螺紋NPT1/2 4、 M27×2 |
||||||||
| D | 顯示方式 | |||||||
|
1、無顯示 （默認） 2、0～100%線性指示 3、LCD數字顯示(液晶) 4、LCD數字0～100%顯示（液晶） 5、LED數碼管顯示 |
||||||||
| F | 防爆等級 | |||||||
|
1、標準型、不防爆（默認） 2、本安型（EXiaIICT4） 3、隔爆型（EXdIIBT4） 選型說明： 1、 防爆本安產品只能選用0～100%線性指示。 2.、如選用準確度為0.1%FS時，只能選用超穩定性擴散硅或陶瓷電容傳感器。 |
||||||||
