高壓玻璃板液位計
產品概述
/??product introduction高壓玻璃板液位計可用來直接指示密封容器中的液位高度，具有結構簡單，直觀可靠，經久耐用等優點，但容器中的介質必須是與鋼、鋼紙及石墨壓環不起腐蝕作用的。 HG5型高壓玻璃板液位計是按原化工部HG5-1364~1370-80標準生產的適用于直接指示各種塔、罐、槽、箱等容器內介質液位。在儀表上下閥門內裝有安全鋼球，當玻璃意外破損時，鋼球能在容器內壓力的作用下，自動關閉液流通道，以防止液位繼續外流。在儀表的閥端有阻塞孔螺釘，可供取樣時用，或在檢修時，放出儀表中剩余液體時用。根據連通器原理，通過透明玻璃直接顯示容器內液位實際高度。
產品簡介
/??product introduction
1、簡介
高壓玻璃板液位計可用來直接指示密封容器中的液位高度，具有結構簡單，直觀可靠，經久耐用等優點，但容器中的介質必須是與鋼、鋼紙及石墨壓環不起腐蝕作用的。 HG5型高壓玻璃板液位計是按原化工部HG5-1364~1370-80標準生產的適用于直接指示各種塔、罐、槽、箱等容器內介質液位。在儀表上下閥門內裝有安全鋼球，當玻璃意外破損時，鋼球能在容器內壓力的作用下，自動關閉液流通道，以防止液位繼續外流。在儀表的閥端有阻塞孔螺釘，可供取樣時用，或在檢修時，放出儀表中剩余液體時用。根據連通器原理，通過透明玻璃直接顯示容器內液位實際高度。
2、原理
高壓玻璃板液位計上、下端安裝法蘭與容器相連構成連通器， 透過玻璃可直接觀察到容器內液位的實際高度。液位計結構主要有透光式、反射式兩種。在液位計上下閥門內裝有安全鋼珠，當玻璃板因意外事故損壞時，鋼珠在容器內壓力作用下自動密封，防止容器內的液體繼續外流。
產品特點
/??product characteristic
●讀數清晰、直觀、可靠；
●結構簡單、維修方便；
●使用安全、經久耐用。
技術參數
/??technical parameters
測量范圍（安裝中心聚L）：500、800、1100、1400、1700 mm；
工作壓力：4.0MPa；
工作溫度：≤200℃；
安裝形式：法蘭安裝 PN4.0 DN20.HGJ-47-91；
螺紋安裝： 外螺紋G3/4"(或 M27×1.5)；
材 質：碳鋼、不銹鋼；
伴熱蒸汽壓力：0.6MPa；
蒸汽夾套接頭：G1/2"外螺紋；
鋼球自封壓力：0.2MPa。
產品選型
/??product selection

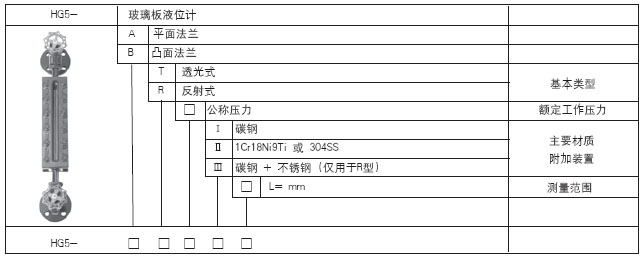

1、類型
2、選型表
