遠傳磁翻板液位計

發布時間：2020-08-01

產品概述

/??product introduction

遠傳磁翻板液位計是基本型與遠傳變送器兩部分的組合即可實現信號遠傳、液位報警及控制功能。遠傳磁翻板液位計具有直觀、醒目、性價比高、耐溫、耐壓、防腐、防爆的特點，廣泛應用于電力、石油、化工、冶金、環保等行業生產過程中的液位測量及自動化控制。遠傳磁翻板液位計幾乎可以適用于各種工業自動化過程控制中的液位測量與控制。

產品特點技術參數 產品選型

訂購熱線：19962263323

產品簡介

/??product introduction

遠傳磁翻板液位計是基本型與遠傳變送器兩部分的組合即可實現信號遠傳、液位報警及控制功能。液位遠傳裝置由UR型電阻傳感器和UB型R/I轉換模塊組成，該變送器的傳感器以捆綁的形式固定在UHZ型磁翻板液位計的主導管外側，使其處于液位計同一磁耦合系統中。當磁性浮子隨液位上下移動時，對應液位位置的干簧管受浮子內磁場的作用吸合，電阻鏈阻值發生變化，通過轉換模塊將變化的電阻信號轉換成二線制4～20mADC標準信號輸出，該信號可方便地與電動III型儀表、顯示儀配套使用，亦可與光柱指示、數字顯示調節報警儀配套使用，從而達到顯示、控制、調節和報警的目的。遠傳磁翻板液位計具有直觀、醒目、性價比高、耐溫、耐壓、防腐、防爆的特點，廣泛應用于電力、石油、化工、冶金、環保等行業生產過程中的液位測量及自動化控制。遠傳磁翻板液位計幾乎可以適用于各種工業自動化過程控制中的液位測量與控制。

產品特點

/??product characteristic

●測量范圍大，不受儲罐高度限制；

●指示新穎，讀數直觀、醒目，可根據用戶方便改變觀察角度；

●指示機構與被測介質完全隔離，因而密封好，可靠性高，使用安全；

●適合于壓力容器的液位與界位測量，可集現場指示、遠傳輸出和控制報警于一身；

●耐高溫，可采用不褪色陶瓷翻柱；

●結構簡單，安裝方便，維護費低；

●介質與指示器、遠傳單元密閉隔離；

●可選裝液位變送器或液位開關；

●可選裝阻尼裝置，在進料或排空時避免損傷浮子；

●可用于腐蝕、有毒、易燃易爆等危險場所。

技術參數

/??technical parameters

1、基本型

●測量范圍：300～15000mm；
●測量精度：±5.0mm，±10mm；

●工作溫度： -40～250℃ (ABS PP-R,PVC:-40～80℃) 特殊型可達450℃ ；

●工作壓力：≤2．5MPa(2.5MPa以上可另行設汁) 防腐型≤0．6MPa；

●介質粘度：≤1st(10-4m2/s) 介質密度：≥450kg/m3；

●介質密度差：≥ 150kg/m3 排污接口：ZG1/2“（內）；

●環境振動：頻率≤25Hz，振幅≤0．5mm 跟隨速度：≤0.08m/s；

●接液材質：不銹鋼（1Cr18Ni9Ti，316，316L）；

●不銹鋼襯聚四氟乙烯(1Cr18Ni9Ti襯PTFE,）；

●PVC塑料(聚氯乙烯)，PP-R，ABS；

●連接過程：側裝式 HG20592-97 DN25 PN4.0（或用戶指定）頂裝式 HG20592-97 DN100 PN1.6（或用戶指定）夾套法蘭 HG20592-97 DN15 PN1.6（或用戶指定）；

2、遠傳裝置

●輸出信號：4～20mA；
●負載阻抗：350Ω（24VDC時）；

●供電電源：18～30VDC（額定24VDC）；
●環境溫度：-40～80℃；

●相對濕度：≤90%RH；
●功耗：0.5W；
●本安型：ibIICT4 ；

●隔爆型：dIIBT4；

3、控制報警開關

●輸出型式：常開常閉開關信號；
●報警精度：+10mm；

●環境溫度：-40～80℃；
●工作壽命：≥105次；

●出線接口：1.5´M20或內螺紋3/4″。

產品選型

/??product selection

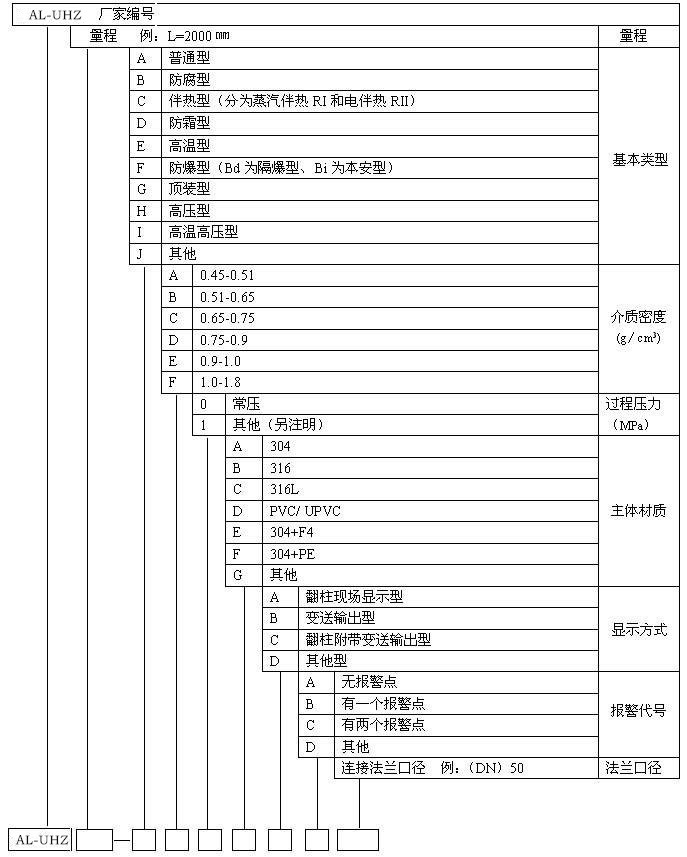

1、選型表

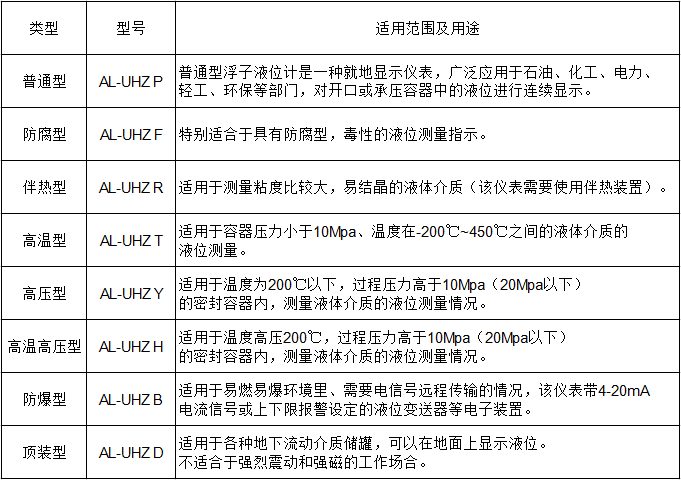

2、類型及用途
