防腐型超聲波液位計
產品概述
/??product introduction防腐型超聲波液位計是一種非接觸式、安裝維護簡易的液位測量液位計。它不必接觸介質就能滿足大部分液位測量要求，主要用來測量硫酸、鹽酸、硝酸、氫氟酸、氫氧化鈉、石灰漿、液堿等腐蝕性液體。廣泛應用于石油儲罐、化工儲罐、化學品儲罐、污水處理廠、加藥罐、海邊、碼頭等液位測量。
產品簡介
/??product introduction防腐型超聲波液位計是由微處理器控制的數字液位儀表。在測量中脈沖超聲波由傳感器（換能器）發出，聲波經物體表面反射后被同一傳感器接收，轉換成電信號， 并由聲波的發射和接收之間的時間來計算傳感器到被測 物體的距離。由于采用非接觸的測量，被測介質幾乎不受限制，可廣泛用于各種液體和固體物料高度的測量。
2、工作原理

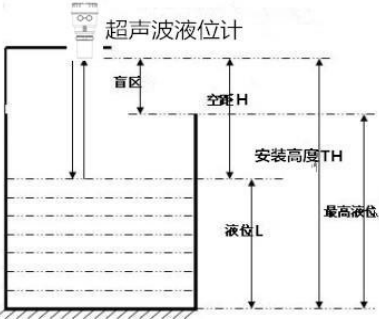

防腐型超聲波液位計在微處理器的控制下發射和接收超聲波，并且由超聲波在空氣中的傳播時間（T）來計算超聲波液位計與被測物之間的距離（S），由于聲波在空氣中的傳播速度（C）是一定的，則根據S=CT/2，可計算出S，又因?yàn)槌暡ㄒ何挥?jì)與容器的底部的距離H是固定的，所以被測物的物（液）位H=H-S。
產品特點
/??product characteristic
●重量輕，不結垢，不污染介質。
●采用SMD技術，提高儀器可靠性；
●采用SMD技術，提高儀器可靠性；
●自動功率調整、增益控制、溫度補償；
●先進的檢測技術，豐富的軟件功能適應各種復雜環境；
●采用波形計算技術，提高儀表的測量精度；
●具有干擾回波的抑止功能測量數據的真實；
●16位D/A轉換，提高電流輸出的精度和分辯率；
●傳感器采用四氟乙烯材料，可用于各種腐蝕性場；
●無毒性?？捎糜谑称饭I(yè)設備安裝，維修方便。
●無毒性?？捎糜谑称饭I(yè)設備安裝，維修方便。
●多種輸出形式：可編程繼電器輸出、4～20mA電流輸出、Rs485數字通信輸出。
●具有抗干擾性強。可任意設置上下限節點及在線輸出調節，并帶有現場顯示，可選擇模擬量,開關量及RS485輸出，方便的與相關設施接口。
技術參數
/??technical parameters
●測量范圍：0～15m（根據實測量程定制）
●盲 區：0.35m～0.6m
●測距精度：±0.5%（標準條件）
●測距分辨率：1mm
●壓 力：常壓
●顯 示：LCD顯示
●輸出 4～20mA
●供電電壓：DC24V
●環境溫度：－20～60℃
●防護等級：IP65
產品選型
/??product selection

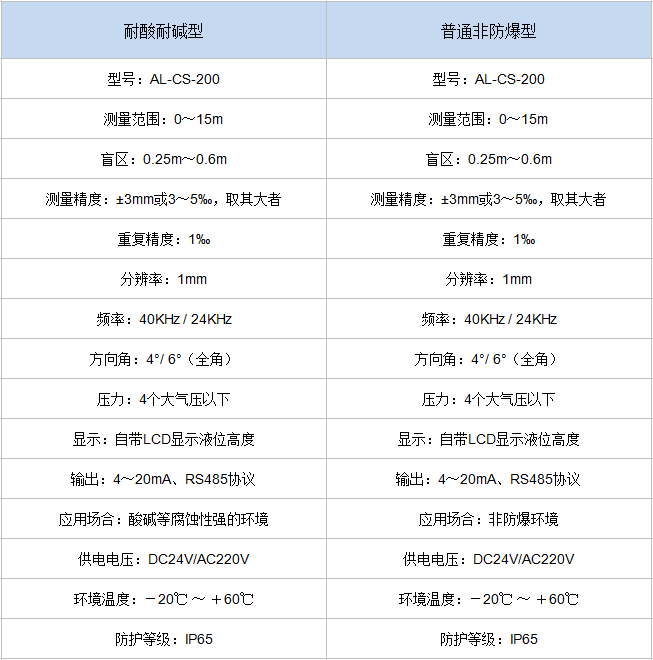

1、參數對照表
2、防腐型超聲波液位計外形尺寸
2、防腐型超聲波液位計外形尺寸

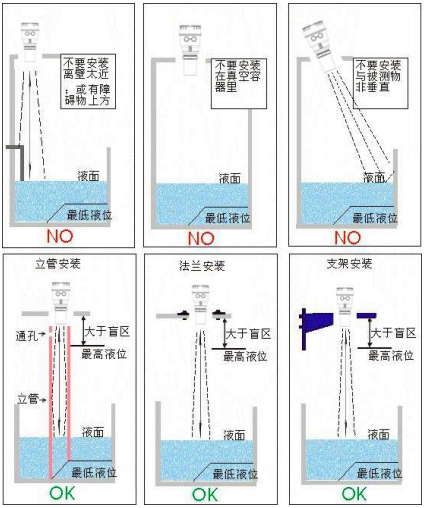

3、防腐型超聲波液位計安裝方法
防腐型超聲波液位計一般采用支架安裝方式，用儀表自帶螺圈固定?；蛑苯釉诠揄敾蛏w子頂部安裝位置上開一個直徑60mm的圓孔，將儀表放入，然后將螺圈自下而上旋緊。安裝必須保證儀表的探頭面與被測液面水平。超聲波液位計的探頭發波打到液位后反射回探頭，探頭接收到后計算發波到收波的時間，得到測量空距，儀表安裝高度減去測量空距將得到當前液位。儀表量程指儀表能夠測量的距離，安裝高度應小于量程。盲區指儀表在探頭附近無法測量的區域，最高液位與探頭間距應大于盲區，例盲區為0.5m，則最高液位與探頭間距必須大于0.5m。列如：量程：6m，盲區：0.45m，實際測量最高液位為：0～5.55m.探頭發波是個擴散過程，即有方向角，安裝時要注意，否則可能打到池壁的凸起物或渠道邊沿。
返回
4、使用注意事項
4、使用注意事項
1、本儀表在室外使用，需安裝遮陽篷或者保護箱，以免時間長了，液晶屏受陽光照射而老化。如果在有腐蝕性氣體的環境中使用，需要加裝防腐外套，并且擰緊儀表的外表殼和進出線端子。在有腐蝕性氣體或液體的場合使用，或者在海邊、海上使用，需要選用防腐型的。
2、電線、電纜保護管，要注意密封防止積水，防止被老鼠等嚙齒類動物撕咬。
3、儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝的防雷裝置。
4、儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高、低溫裝置。
5、超聲波探頭要和被測的液面垂直，在超聲波發射的錐形的范圍內不能有其它障礙物。
6、如果在＜－20℃或＞＋60℃的溫度下使用，請事先我公司的技術服務部門。
7、使用環境有粉塵、蒸汽、霧氣，液面有泡沫、漂浮物，液體有攪拌，波浪等情況請事先我公司的技術服務部門，需要區別對待。
