電磁流量計正確選型方法
發布時間：2020-09-09 08:18:27編輯：安量儀表瀏覽:
電磁流量計是一款高精高效，性能穩定的智能型電磁流量計，傳感器采用非均勻磁場技術及特殊的磁路結構，磁場穩定可靠，而且極大的縮小了體積，減輕了重量，使流量計小型化。適用于精確和穩定測量封閉管道中導電液體和漿液的瞬時流量、累計流量和流速，如：潔凈水、污水、生活水、原水，各種酸、堿、鹽等溶液，泥漿、礦漿、紙漿以及食品方面的液體等，廣泛應用于冶金、造紙、水處理、化工、輕工、紡織、食品及飲料、餐飲、農業灌溉、水電站、油田、電力和采礦等行業。
電磁流量計正確選型才能保證電磁流量計更好的使用。選用什么種類的電磁流量計應根據被測流體介質的物理性質和化學性質來決定，使電磁流量計的通徑、流量范圍、襯里材料、電極材料和輸出電流等，都能適應被測流體的性質和流量測量的要求。
一、電磁流量計可測量的介質
從電磁流量計的工作原理可知，選用電磁流量計測量介質的流體必須是導電的，嚴格的說，除了高溫流體之外，只是電導率大于20us/cm的任何介質都能選用相應的電磁流量計來測量流量，因?yàn)榉菍?dǎo)電的氣體、蒸汽、油類、丙酮等物質不能選用電磁流量計來測量流量。
二、電磁流量計口徑的確定
電磁流量計使用流速最好在0.1-5m/s范圍內，流量計口徑與用戶管道口徑一致。

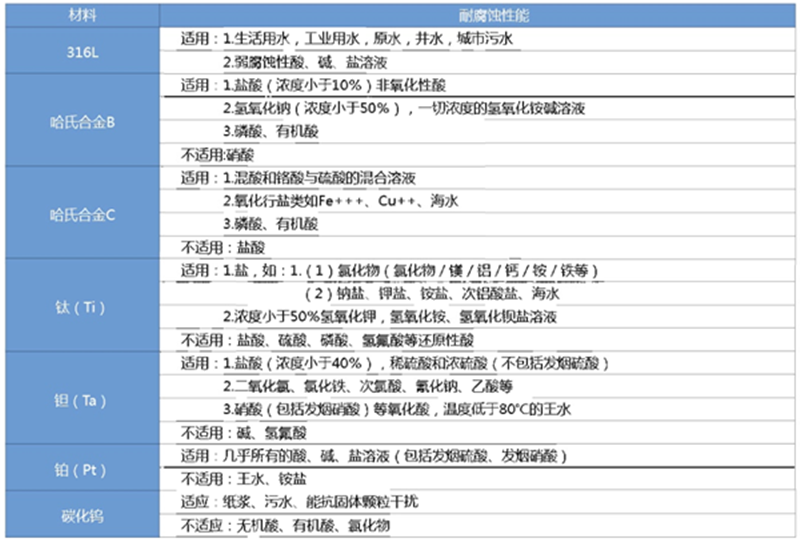

三、電磁流量計電極材料、接地環材料的選擇
1、選擇電極材料要考慮被測介質的耐腐蝕性，一般要比工藝管道材料高一個等級。
2、接地環可選擇與電極相同的材料，也可選擇與工藝管道相同的材料作接地環。
工藝管道為金屬管道且內壁無絕緣涂層時，可不選用接地環。

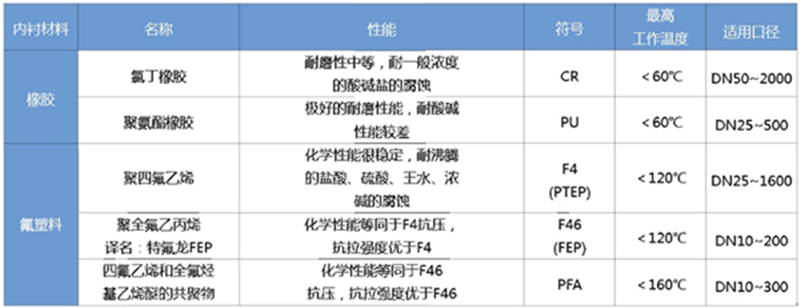

四、電磁流量計襯里的選擇
襯里材料應根據被測介質的腐蝕性、磨損性的溫度來選擇。聚四氟乙烯(PIEE)襯里具有優良的耐強酸強堿腐蝕的性能，它也具有可靠的耐高溫性，高溫下不變形，不降色絕緣電阻的性能;它還具有不拈性，即不能和其他物質相粘接、表面光滑。因此測量粘度大(如糖漿)或容易結疤的介質(如氧化鋁)強腐蝕性介質(如硫酸、硝酸、鹽酸、磷酸等)，溫度較高的介質或定期用蒸汽部洗管道的場合及有衛生要求的食品(如啤酒、牛奶、麥芽汁)均可選用四氟襯里。橡膠具有耐磨特點，廣泛用于測量水、工業用水、廢水、污水礦漿、泥漿、纖維漿等介質。
五、電磁流量計上限流量的選擇
由于通徑、流速、流量三者之間存在嚴格的函數關系，所以選型時可根據下表在對應的通徑下選擇上限流量值。

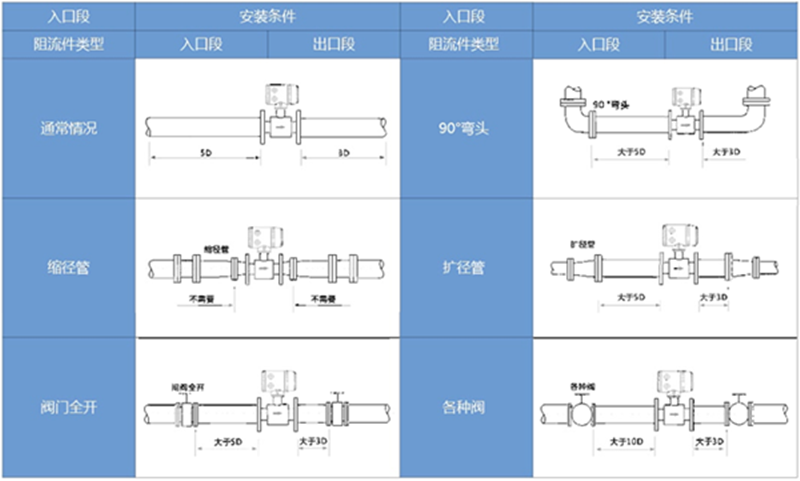

六、電磁流量計安裝地點的選擇：
為了使轉換變送器工作穩定，在選擇安裝地點時應注意以下幾方面的要求：
1、盡量避免鐵磁性物體及具體強電磁場的設備(如大電機、大變壓器的等)，以免磁場影響傳感器的工作磁場和流量信息。
2、應盡量安裝在干燥通風之處，不宜在潮濕，易積水的地方安裝。
3、應盡量避免日曬雨淋，避免環境溫度高于45℃及相對濕度大于95%
4、選擇便于維修，活動方便的地方
5、電磁流量計應安裝在水泵后端，決不能在抽吸側安裝;閥么應安裝在流量計下游側。
