插入式電磁流量計安裝要求
發布時間：2020-08-04 08:55:37編輯：安量儀表瀏覽:
插入式電磁流量計用來測量導電的液體，特別適用于大口徑的管道測量。廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水總量控制、造紙、醫藥、食品等工、農業部門的生產工藝過程流量測量和控制，適用于導電液體的總量計量。今天安量儀表給大家介紹插入式電磁流量計的安裝要求，希望給廣大用戶及網友參考及幫助，能更加正確合理的使用流量計，從而發揮出產品的最大性能。
一、插入式電磁流量計安裝環境要求
1、盡量遠離具有強電磁場的設備；
2、裝置場所不應有激烈轟動，管道固定可靠、環境溫度變化不大；
3、裝置位置有必要保證管道內始終充溢被測流體，傳感器裝置管道上游側直管段長度大于8D，下游側直管段長度不小于5D；
4、被測管道上的開孔大于底座管，底座管插入被測管道的開孔處深度為兩邊焊口平；
5、插入式電磁流量計采用不銹鋼焊條平焊，焊后保證法蘭面與管軸線平行；
6、按插入式電磁流量計的說明書要求與轉換器標計接好電源及其它連線，上電后檢查外表顯現，確認被測管中充溢流體且流量為零時、查看外表顯現應為零；
7、被測管中流體活動且安穩后，查看外表顯現，這時轉動傳感器方向使顯現值最大，鎖緊定位螺桿與壓緊螺母；
8、筆直裝置，傳感器插入管道時應與管道斷面的筆直直徑夾角小于5°，適用于丈量管道振蕩小的清潔介質；
9、傾斜裝置，其傳感器的軸線與被測管道的軸線夾角為45°，適用于大管徑且丈量介質中含有其它雜質的液體流量丈量，該裝置方式水阻小，不宜纏掛；
10、插入式電磁流量計與普通電磁流量計相同宜在筆直的工藝管道上裝置，這樣可防止懸浮的固體沉落在電極上，一起使流體中的油分上升到電極的丈量規模之外，假如流量計在水平工藝管道上裝置，則應使傳感器的電極處于水平軸線上，避免電極由于氣泡產生的攪擾，導致丈量誤差。

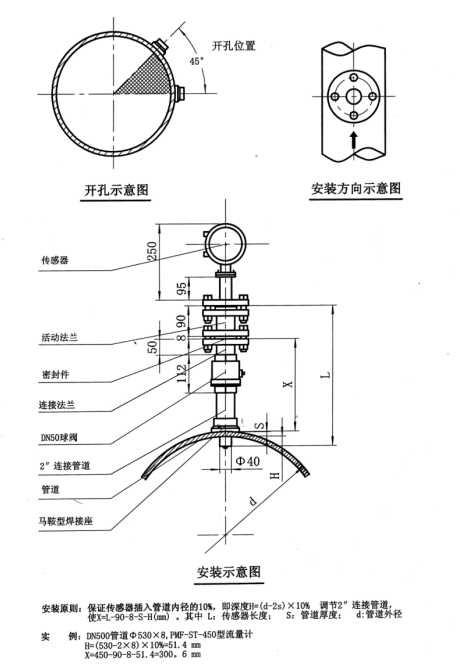

二、插入式電磁流量計安裝示意圖
三、插入式電磁流量計安裝要求

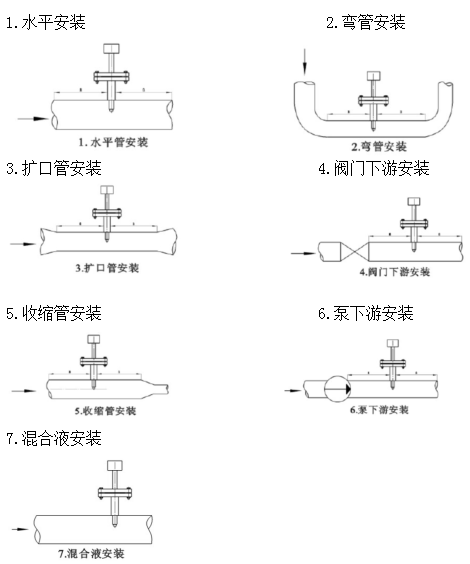

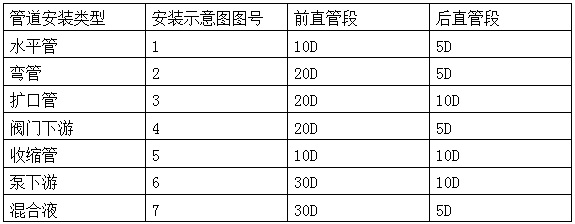

1、直管段的要求
2、管路設計的要求
（1）避免由附帶氣體引起的測量誤差。
（2）開排放的管道應將流量計安裝在低段。
（3）對管道落差超過5m的地方，應在流量計下游安裝空氣閥（真空）。
（4）對長管線，一般在流量計下游安裝控制閥。
（5）不能在泵抽吸側安裝流量計。
（6）傳感器安裝在地下。
