壓縮空氣流量計安裝要求及注意事項
發布時間：2020-08-11 09:22:47編輯：安量?jī)x表瀏覽:
壓縮空氣流量計也叫渦街流量計可用于大、中、小型各種管道給排水、污水處理、工業循環，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量并可作為流量變送器應用于自動化控制系統中。今天安量?jī)x表小編主要來介紹一下壓縮空氣流量計的安裝要求及注意事項，希望可以幫助廣大用戶及網友更好的應用產品。
一、壓縮空氣流量計安裝要求
1、空氣流量計可安裝在室內或室外。如安裝在地井里，且有水淹的可能，應選擇潛水型傳感器或變送器。
2、流量計在管道上可以水平，垂直或傾斜安裝，但當測量液體時，管道內必須充滿液體。因此在垂直或傾斜管道上安裝壓縮空氣流量表，液體的流動方向應自下向上。

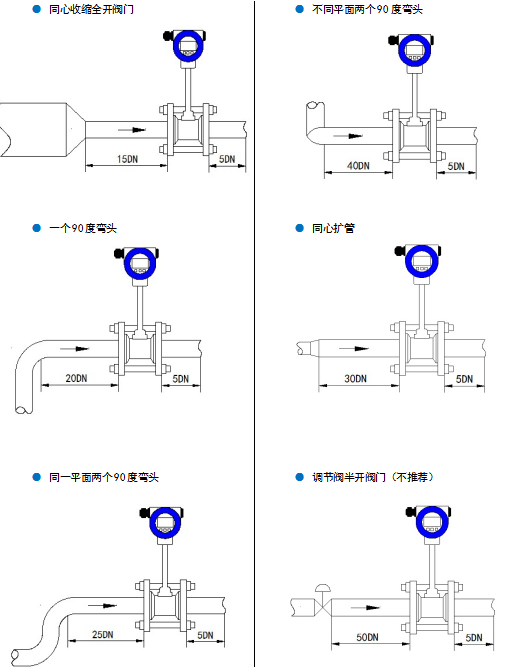

3、流量計的上游側和下游側應留有較長的直管段，要求的上下游直管段長度隨管道狀況不同而異。渦街流量計的上游應盡量避免安裝調節閥或半開閥門，應將調節閥或半開閥門安裝在流量計下游5D以后。
4、流量計的管道內徑必須與流量計內徑一致，否則必須變徑。
5、在設計管道時，傳感器或變送器的上端zui少應留500mm的空間，以方便調試和檢修。
二、安裝步驟
1、將配備的專用法蘭分別焊接到上游和下游直管段上，應使專用法蘭與直管段的內徑嚴格保持垂直和同心。
2、將傳感器夾裝在焊有專用法蘭的上、下游直管段上，并用螺栓緊固。應使上游和下游直管段與傳感器保持同心。
3、應注意傳感器的流向標志要與管道內流體的流向一致。
三、安裝流量計時應特別注意事項
1、專用法蘭與直管段焊接時，應卸下傳感器，一定不能帶著傳感器焊接法蘭。
2、傳感器安裝前，法蘭凹槽內必須放好密封圈。

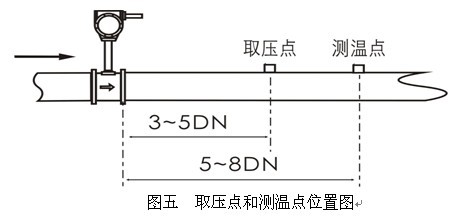

3、取壓點和測溫點，應分別在傳感器的下游3DN～5DN處和6N～8DN處。
4、高溫管道進行保溫處理時，不要將傳感器包起來，以免導致?lián)p壞。
5、連接渦街流量計的電纜走向，應盡可能遠離強電磁場的干擾場合。絕對不允許與高壓電纜一起敷設。屏蔽電纜應盡量縮短，最大長度不超過500米，且不得盤卷，以減少分布電感。
