靜壓式液位變送器技術參數及接線
發布時間：2020-08-12 08:58:36編輯：安量?jī)x表瀏覽:
靜壓式液位變送器是一個工業用具，采用壓力傳感器組件生產，雙層耐磨防水通氣電纜能夠滿足多種惡劣工況場所的需要；全焊接不銹鋼鎧裝管安裝結構，能夠確保產品在腐蝕性液體下無懈可擊，被測介質可以是水、油、酸性、堿性及粘稠性液體。產品還具有結構小巧、安裝使用方便、響應速度快、測量精度高、質量穩定可靠等多種優點，是一種高性價比的產品。此產品廣泛適用于石油、化工、冶金、環保、食品、水利等多種行業的液位測量，產品可以選配遠傳就地顯示，可以方便直觀地讀出實際測量液位，是一種過程檢測控制系統中理想的實用經濟型液位儀表。
一、靜壓式液位變送器應用
靜壓式液位變送器是基于所測液體靜壓與該液體的高度成比例的原理，采用國外先進的隔離型擴散硅敏感元件的壓阻效應，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號。
靜壓式液位變送器適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為客戶輕松地使用提供了方便。4～20mA、0～5v、0～10mA等標準信號輸出方式由用戶根據需要任選。
二、靜壓式液位變送器技術特性
1、適用介質：與316不銹鋼，丁腈橡膠，聚氯乙烯共存的介質
2、測量范圍：0-60mH2O
3、精 度：0.5%；0.25%；0.1%；
4、介質溫度：-40℃～80℃ （介質無結晶），超出此范圍可采用螺紋或法蘭式底部取壓， 中間加隔離器。
5、環境溫度：-40～70℃
6、長期穩定性：±0.1%量程/年
7、電源電壓：12-36VDC 標準24VDC
8、輸出信號：兩線制4～20mA
9、負載特性：標準24VDC時，負載電阻≤600Ω
10、防護等級：IP68
11、防爆等級：iaIICT5
三、靜壓式液位變送器結構
1、變送器中繼箱：鑄鋁，100×68×110，外殼環氧樹脂噴涂
2、變送器探頭：1Crl8Ni9Ti，∮29×150，防腐為∮44×140
3、導氣電纜：直徑∮7的6芯聚氯乙烯電纜、防腐電纜護套為聚四氟
4、重量（不含導氣電纜）：約0.6kg 電氣接口：M20×1.5

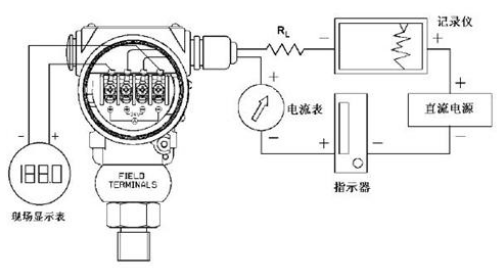

四、靜壓式液位變送器接線圖
