氣體渦輪流量計工況和標況流量的換算
發布時間：2020-08-19 08:22:11編輯：安量儀表瀏覽:
一、引言

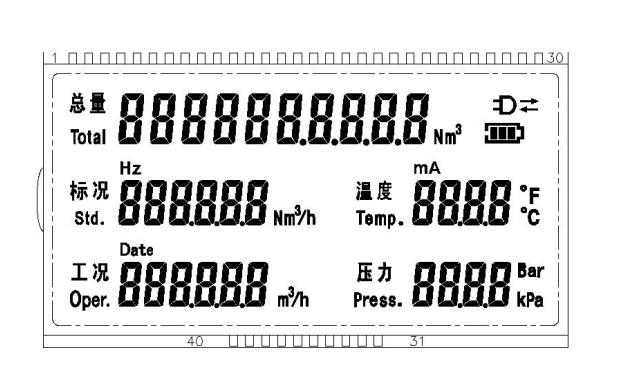

在測量天然氣流量時，一般會選用氣體渦輪流量計和旋進旋渦流量計，在表頭上有著各種各樣的參數，那么天然氣流量表應該怎么看呢？下面我們以帶溫壓補償?shù)臍怏w渦輪流量計為例，來了解下液晶顯示屏上的數據都代表什么意義。
總量最多可保留小數點后四位，數字溢出后自動進位。工況總量和標況總量用單位區別，工況總量單位m³，標況總量單位Nm³標況和工況瞬時流量 最多可保留小數點后三位，數字溢出后自動進位
二、氣體渦輪流量計流量積算儀工作原理
氣體渦輪流量計流量積算儀由溫度和壓力檢測模擬通道、流量傳感器通道以及微處理單元組成，并配有各種輸出模塊。流量計中的微處理器按照氣態方程進行溫壓補償，并自動進行壓縮因子修正，氣態方程如下：
Qn —標準狀態下的體積流量（m3/h）
Zn —標準狀態下的壓縮系數
Qg —未經修正的體積流量（m3/h）
Zg —工作狀態下的系數
Pg —流量計壓力測試點處的表壓（KPa）
Tg —介質的絕對溫度（273.15+t）k
Pa —當?shù)卮髿鈮海↘Pa） t —被測介質攝氏溫度（℃）
Pn —標準大氣壓（101.325KPa）
Tn —標準狀態下的絕對溫度（293.15k）
三、氣體渦輪流量計氣態換算
天然氣流量計區別工況是指實際運行工況，一般天然氣都是中低壓輸送，低壓入戶，都是帶有壓力的，屬于工況。而工業氣體標準狀況是指101.325kpa（1標準大氣壓），20攝氏度的狀態（在國際標準中的標準狀態是0℃，1個標準大氣壓力）。兩種狀態下的單位都是一樣的，只是對應的流量不同而已。在天然氣貿易結算時，一般都是按照標況流量進行計算的，因此需要將工況換算成標況。
換算 根據理想氣體狀態方程進行換算，其方程為pV = nRT。這個方程有4個變量：p是指理想氣體的壓強，V為理想氣體的體積，n表示氣體物質的量，而T則表示理想氣體的熱力學溫度；還有一個常量：R為理想氣體常數。
PV/T=nR為常數， 所以P1V1/T1 = P2V2/T2
設標況下體積流量為V0，溫度T0=273+20=293k，壓力P0=101.325Kpa=0.101325Mpa，
工況下體積流量為V，溫度T(攝氏度)，壓力P(表壓力，Mpa)，
忽略壓縮因子的變化有V*(P+0.101325)/(T+273)=V0*P0/T0
V=V0*0.101325*(T+273)/(293)/(P+0.101325)
溫度最多顯示小數點后兩位，顯示值范圍可由表內設定。單位℃和℉通過參數設置可選
壓力最多顯示小數點后兩萬，顯示值范圍可由表內設定。單位Bar和kPa通過參數設置可選
電池容量標志“氣體渦輪流量計電池容量標志” 當電池電壓大于3.4V時顯示滿格，小于3.4V大于3.2V時顯示下面兩格，小于3.2V大于3V時顯示下面一格，當電壓低于3V時顯示空格
外電源接入標志“氣體渦輪外電源接入標志” 當有外電源接入時，外電源標志亮通訊標志“通訊標志” 當儀表與485通訊時，通訊標志亮
