玻璃板液位計安裝使用和維護保養
發布時間：2020-09-04 08:32:55編輯：安量?jī)x表瀏覽:
玻璃板液位計可用來直接指示密封容器中的液位高度，具有結構簡單，直觀可靠，經久耐用等優點，但容器中的介質必須是與鋼、鋼紙及石墨壓環不起腐蝕作用的。
在玻璃板液位計上下閥門內裝有安全鋼球，當玻璃意外破損時，鋼球能在容器內壓力的作用下，自動關閉液流通道，以防止液位繼續外流。在儀表的閥端有阻塞孔螺釘，可供取樣時用，或在檢修時，放出儀表中剩余液體時用。根據連通器原理，通過透明玻璃直接顯示容器內液位實際高度。
結構原理

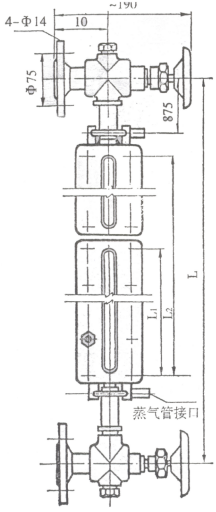

玻璃板液位計在上下閥上都裝有M27×1.5或ZG3/4"的螺紋接頭，通過法蘭與容器連接構成連通器，透過玻璃板可直接讀得容器內液位的高度。
一、玻璃板液位計安裝使用和維護保養
1、為防止液位計表面腐蝕，外表應保持清潔、干燥。
2、使用溫度超過常溫的液位計，安裝后不宜馬上打開閥門，應先預熱20-30分鐘，待玻璃板有一定溫度后方能進介質。玻璃板液位計使用一段時間后應重新旋緊壓板螺絲，旋緊時以1、3、5……2、4、6……交叉形式分幾次夾緊。
3、針形閥開啟時應逐漸打開，防止閥內鋼球受介質單向壓力自動密封而影響指示液位的正確性。但在介質流動穩定后應將閥全開，防止發生意外時，閥內鋼球被閥瓣頂住而影響閥的自動關閉。
4、為減少安裝應力，安裝時應校核液位計兩法蘭中心距與容器兩法蘭中心距的實際偏差，偏差過大時應予調整，切忌強行安裝。
5、1365～1366高介質溫度超過200℃時，須降低使用壓力。
二、玻璃板液位計檢修方法
1、將玻璃板液位計上的螺栓螺母拆下來，按順序卸下壓蓋、墊片、玻璃板和云母片（測堿性介質的液位計才有云母片，其它沒有云母片）；
2、將液位計上灰塵、油跡清潔干凈；
3、將液位計上的銹跡除掉；
4、將液位計上密封窗內密封墊的殘留物除掉，要注意不能損壞密封表面；
5、對密封面進行修整，使其表面粗糙度達到要求；
6、更換新備件；
7、按順序分別裝上金屬石墨墊片一件、云母片一件（測堿性介質的液位計才有云母片，其它沒有云母片）、玻璃板一件、緩沖金屬石墨墊片一件和壓蓋；
8、用緊固螺栓緊固，緊固順序見下圖，緊固時螺栓必須按順序逐漸均勻用力，用15N．M矩增量緊固，后密封力矩約為100N．M；
9、換上新排污閥門（沒有損壞可不換）；
10、水壓試驗（試壓泵）及外觀檢驗，以工作壓力的1.5倍進行水壓試驗，5分鐘無壓降為合格；
11、將液位計的水吹干，并對外觀進行目測檢驗。
