雷達物位計安裝指南計注意事項
發布時間：2020-09-23 13:30:06編輯：安量儀表瀏覽:
雷達物位計工作的運行原理主要是通過發射功率很低的較短的微波通過天線系統發射并接收。而這其中的雷達波以光速運行。一種特殊的時間延伸方法可以確保較短時間內穩定和準確的測量，運行時間可以通過電子部件被轉換成物位信號。即使存在虛假反射的時候，較新的微處理技術和軟件也可以準確地分析出物位回波。通過輸入容器尺寸，可以將上空距離值轉換成與物位成正比的信號。儀表可以空倉調試。在固體測量中的應用可以使用K-頻段的高頻傳感器。由于雷達物位計信號的聚焦效果非常好，料倉內的安裝物或倉壁的粘附物都不會影響測量。采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。雷達物位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。那么雷達物位計在安裝的時候需要注意什么呢？今天安量小編就為大家介紹：

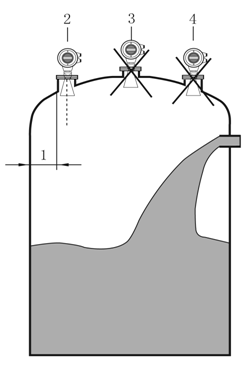

一、雷達物位計安裝位置
1、建議距離（1）罐體內壁至安裝短管的外壁應大于罐直徑的1/6。
2、離罐壁最小距離為300mm；
3、不能安裝在入料口的上方（4）。
4、不能安裝在中心位置（3），如果安裝在中央，會產生多重虛假回波，干擾回波會導致信號丟失。
5、如果不能保持儀表與罐壁的距離，罐壁上的介質會黏附造成虛假回波，在調試儀表的時候應該進行虛假回波存儲。

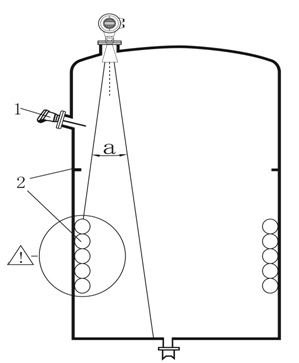

二、雷達物位計罐內安裝
1、在信號波束內，應避免有如下安裝物（1）：例如限位開關，溫度傳感器等。
2、對稱裝置（2），如真空環，加熱線圈，擋板等等。
3、如果罐內有（1）（2）干涉物件，應采用導波管進行測量。
三、雷達物位計最佳安裝選擇
1、天線尺寸：天線越大，波束角越小，干擾回波將越弱。
2、天線調整：將天線調整到最佳測量位置。
3、導波管：導波管安裝用來避免干擾回波。
