螺旋轉子流量計安裝要求及注意事項
發布時間：2020-11-09 09:05:34編輯：安量儀表瀏覽:
螺旋轉子流量計是新一代容積式流量計，由于螺旋轉子流量計采用一對特殊齒形的螺旋轉子，因而螺旋轉子流量計具有無脈動、噪音極低、高精度、高可靠性、流量大、環境適應性強等顯著特點。螺旋轉子流量計廣范應用于石油化工、冶金、電子、碼頭等部門的商業貿易計量和工程管理控制。
一、螺旋轉子流量計安裝要求
1、安裝螺旋轉子流量計時應盡量選擇灰塵少、腐蝕性氣體少、無強烈振動、距熱源較遠的地方。安裝流量計外環境溫度不能高于60℃。通常情況下公稱通徑小于Φ100（含Φ100）的流量計必須水平安裝（指螺旋轉子轉軸處于水平位置），即流量計的刻度盤垂直地面；公稱通徑大于Φ150(含Φ150)的流量計采用立式安裝。

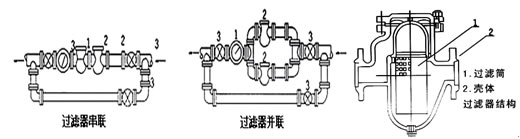

2、為了防止雜物落入螺旋轉子流量計內，在安裝螺旋轉子流量計前，管道必須清洗干凈。此外，在螺旋轉子流量計前還應安裝過濾器。對雜物較多的場合，可采用串聯或并聯過濾器安裝。

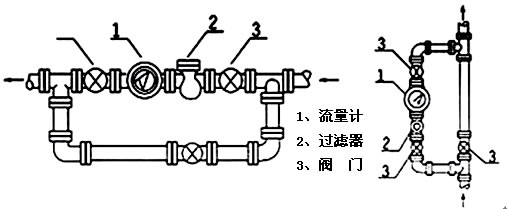

3、安裝時，要注意流量計的殼體及過濾器殼體上的箭頭方向與液體流動方向必須一致。為了便于檢修，應裝有旁路管線。流量計前后應裝閥門，當流量計安裝在垂直管路時，流量計應安裝在旁路管道中，以防止雜物落入流量計內。由于安裝位置的不同，為了便于讀數，可將計數器（即表頭）連接螺釘拆下，將計數器旋轉90°或180°。
二、螺旋轉子流量計安裝注意事項
1、安裝前，應把螺旋轉子流量計內的泡沫支撐物用工具尖嘴鉗輕輕把它取出，然后重新把它安裝好，螺旋轉子流量計在安裝時，要注意橡膠墊圈是否裝在接管的槽內，以防漏水。
2、在螺旋轉子流量計的上下游進出口應保證有5倍儀表口徑的直管段。
3、螺旋轉子流量計必須垂直安裝，應無明顯傾斜，螺旋轉子流量計其安裝高度，應便于對浮子的讀數，讀數時，視線與浮子應水平?！惨话銟藴剩盒栌玫淖罴蚜髁繛榱髁坑嬜畲罅髁康?0％-70％，盡量不要用到最高數。〕
4、螺旋轉子流量計的接口，可用配套的ＡＢＳ塑料管，或用ＰＶＣ塑料管，用專用膠水粘合連接，也可用塑料法連接后，再和金屬法蘭連接。
5、被側流體壓力須穩定，如流體太力不穩定，會造成浮子波動，不能正確測量，螺旋轉子流量計上游應設置緩沖器或定值器。
6、螺旋轉子流量計應垂直安裝，螺旋轉子流量計中心線與鉛垂線的夾角不應超過5度。
