電磁流量計安裝調試要求及使用注意事項
發布時間：2021-03-09 08:20:07編輯：安量儀表瀏覽:
電磁流量計作為一種在工業生產中最為常見的流量測量儀表，為了保證儀表在生產中能夠正常穩定的工作，在儀表安裝與調試過程中會有一系列的問題需要我們注意，在調試和運行過程中經常有一些典型的故障，因此對于一個穩定的正常工作的流量計來說，安裝調試的每一個環節都非常重要，江蘇安量儀表有限公司作為一家專業
電磁流量計生產制造商和專業的服務提供商，在長期為客戶服務的過程中積累了大量的經驗，關于這些有著一整套的解決方案，下面對于這些需要我們加以關注的要點為大家一一介紹：
一、電磁流量計安裝要求
1、電磁流量計可以在運行管道上的任何位置安裝，優先選用垂直安裝。在水平或傾斜安裝時，則兩電極的軸線必須處于水平位置
2、若液體流動方向與電磁流量計銘牌箭頭指向一致。相反的流動方向會引起相反的極性。
3、安裝時要保持密封件、接地環與傳感器的測量管處于同心位置，避免發生旋渦流。
4、不應有鐵磁性物質緊靠儀表，電磁流量計安裝位置應盡量遠離強電磁場。
5、要求測量管內完全充滿液體，不允許有非滿管現象。
6、帶法蘭的閥門也不能直接連接在傳感器的前面或后面。因為閥門也會造成流體擾動，增加測量誤差，所以在任何情況下都不允許這樣直接安裝。
7、電磁流量計在上游5D距離內不能有擾流件。擋板、閥門或滑閥應安裝在至少離傳感器下游側2DN處。
8、在搬運吊裝儀表時，切忌用管或捧套入測量管內或用繩索穿過測量管吊裝，避免損壞襯里。而應將繩索套在測量管的頸部處吊裝。
9、在介質嚴重污染情況下，電磁流量計安裝在旁路管道上。這種安裝方式可以不需要中斷運行而打開閥門，用機械方法清洗。

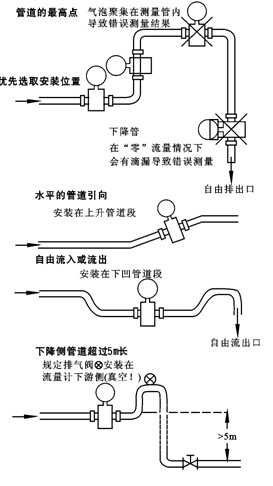

二、電磁流量計安裝示意圖
三、電磁流量計調試
與通常的儀表一樣，電磁流量計在安裝、接線完畢后，正式投入運行之前，應該檢查以下安裝、接線是否正確，儀表是否能正常工作。
在此必須強調指出，整套電磁流量計是已在制造廠流量校準裝置上調整校準好的，只要核對傳感器和轉換器配套號、儀表系數是否正確等，一般不經任何調整就可以投入運行。對于一些缺乏使用經驗的單位，儀表安裝運行人員應該認真閱讀相關的電磁流量計安裝使用說明書中有關的技術說明，對于初次運行中所遇到的問題，要善于分析思索。儀表投入運行前，傳感器必須充滿實際測量介質，通電后在靜止?fàn)顟B(tài)下作零點調整。投入運行后亦要根據介質及使用條件定期停流檢查零點，尤其對易沉淀、易污染電極、含有固體的非清潔介質，在運行初期應多檢查，以獲得經驗，確定正常檢查周期。
對有條件的用戶，應該在儀表投入運行前測量和記錄傳感器的幾個基本參數。
①電極的絕緣電阻（傳感器空管時，兩電阻對儀表外殼或地地絕緣電阻）；
②勵磁線圈的絕緣電阻（勵磁線圈對儀表外殼或地的絕緣電阻）；
③勵磁線圈的冷電阻值（即勵磁線圈漆包線的銅電阻值）；
④電極的接觸電阻 傳感器內充滿液體，測量電極與接地端之間的電阻值，兩電極的接觸電阻值應大體上相同。
