旋進旋渦氣體流量計外形尺寸圖及安裝要求
發布時間：2021-04-27 08:32:17編輯：安量?jī)x表瀏覽:

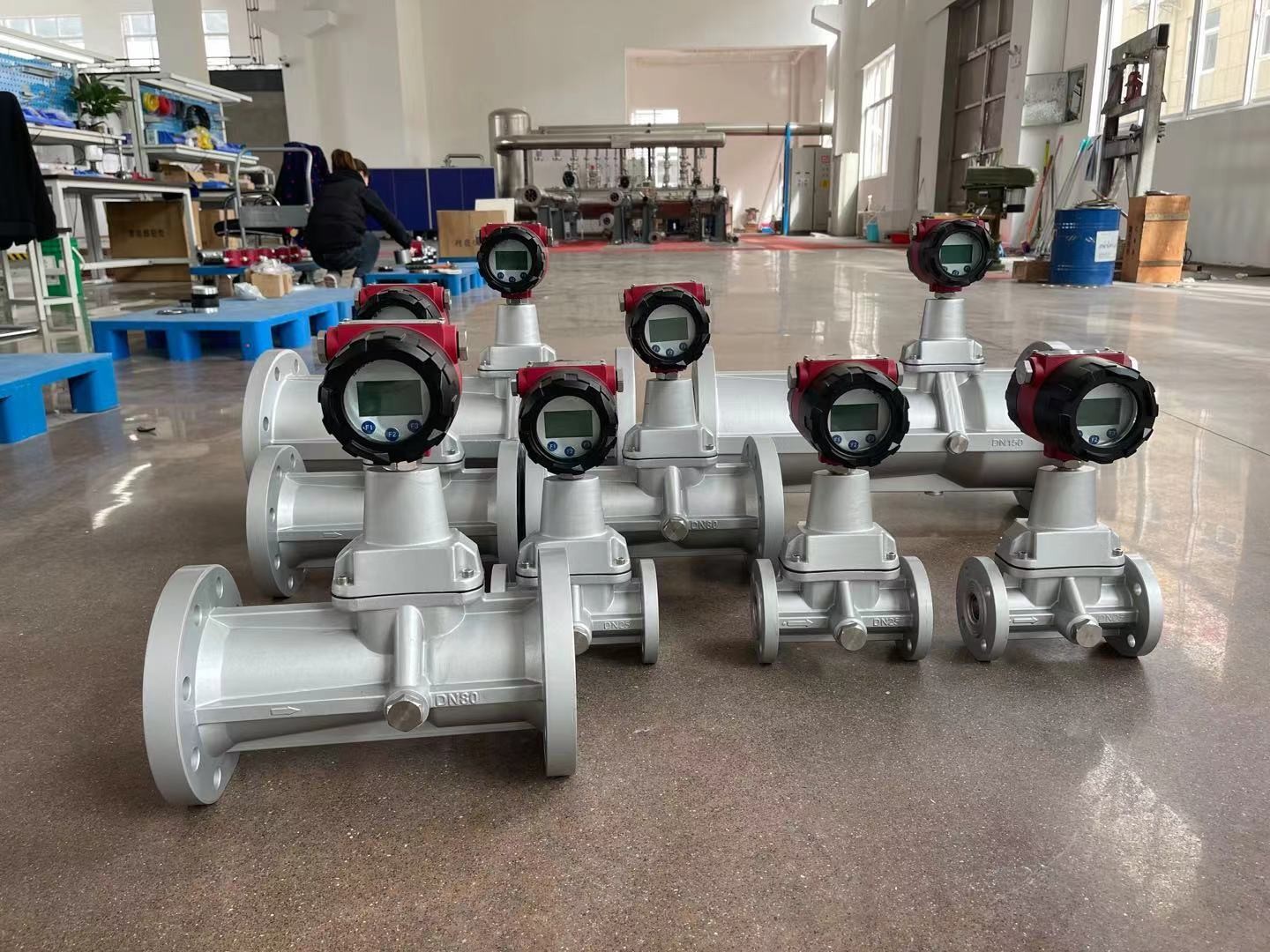

旋進漩渦氣體流量計集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償，旋進漩渦流量計是石油、化工、電力、冶金等行業用于氣體計量的理想儀表。
一、旋進旋渦氣體流量計外形尺寸和安裝外形尺寸圖

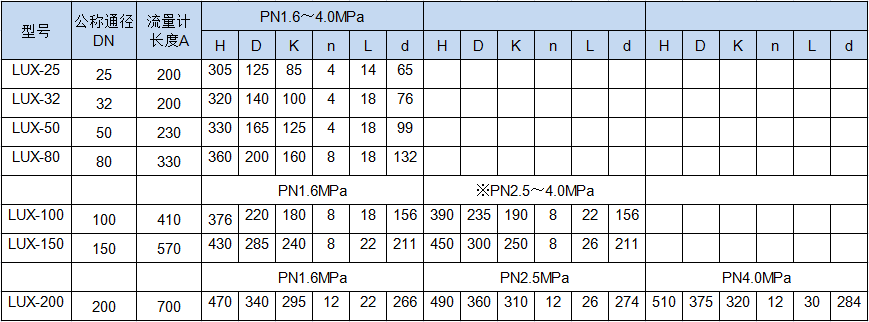

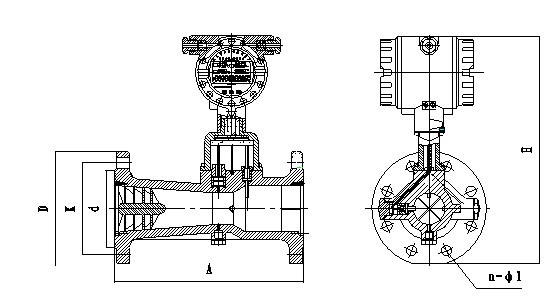

旋進旋渦氣體流量計外形尺寸如圖所示，旋進旋渦氣體流量計采用法蘭連接方式，法蘭尺寸執行GB/T9112～9113-2000標準。
二、旋進旋渦氣體流量計安裝要求
1、流量計安裝時，嚴禁在進出口法蘭處直接進行電焊，以免損壞流量計內部的零件；
2、流量計應安裝在便于維修、無強電磁場干擾、無強烈機械振動以及熱輻射影響的場所；
3、流量計不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合；
4、流量計應與管道同軸安裝，并防止密封片和黃油進入管道內腔；
5、流量計可任意角度安裝，流體的流向應與流量計上標識的流向一致；
6、對于新安裝或檢修后的管道務必進行清掃，去除管道中的雜物后方能安裝流量計；
7、在管道施工中，應考慮安裝伸縮管或波紋管，以免對流量計造成嚴重的拉伸或斷裂；
8、流量計室外安裝時，上部應有遮蓋物，以防雨水浸入和烈日曝曬影響流量計使用壽命；
9、采用外電源時，流量計必須有可靠接地，不得與強電系統共用地線，在管道安裝或檢修時，不得把電焊系統的地線與流量計搭接；
10、為了不影響流體正常輸送和便于維護，要求按圖4 所示安裝旁通管道，并保證前≥3DN、后≥1DN的直管段；
