經濟型藍屏無紙記錄儀接線和使用注意事項
發布時間：2021-06-25 08:17:15編輯：安量?jī)x表瀏覽:
AL-R2000E經濟無紙記錄儀與各類傳感器、變送器配合，可以實現對溫度、壓力、液位、流量等過程量的測量、變換、顯示、記錄、轉儲、通訊和控制。采用了分辨率為128×64的圖形點陣液晶，全中文顯示界面，操作方便，顯示內容豐富，包括測量值、工程量單位、報警信息、實時鐘、實時曲線、歷史曲線、記錄功能。適用于電壓、電流、熱電阻、熱電偶、mV、遠傳壓力表等類型的信號。
一、經濟型藍屏無紙記錄儀儀表尺寸

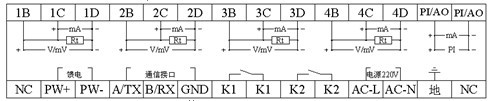

二、經濟型藍屏無紙記錄儀端子接線

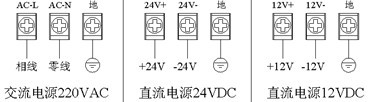

三、經濟型藍屏無紙記錄儀交/直流電源輸入接線

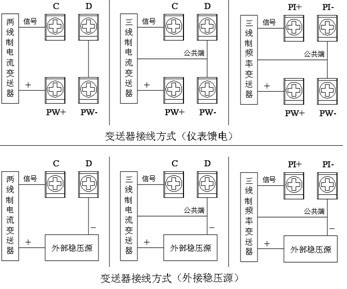

四、經濟型藍屏無紙記錄儀變送器接線
五、經濟型藍屏無紙記錄儀注意事項
●經濟型藍屏無紙記錄儀適用于一般工業場合，如有特殊的使用要求請另行設置保護裝置。切勿在有可燃或爆炸性氣體的環境中使用，儀表的安裝位置請保證通風順暢。
●為了的安全，請勿帶電安裝、自行維修和拆卸儀器。
●請使用額定電壓的供電電源，正確接線，妥善接地，接通電源后，請不要觸摸儀表后部的接線端子，以防觸電?！?/div>
●擦拭經濟型藍屏無紙記錄儀時請用干凈軟布，切勿蘸取酒精、汽油等有機溶劑；如果儀表進水，請立即斷電，停止使用。
●經濟型藍屏無紙記錄儀在靠近電源動力線，強電場，強磁場或交流接觸器干擾的場合應采取相應的屏蔽措施。
●為避免測量誤差，傳感器是熱電偶時，請使用相應的補償導線 傳感器是熱電阻時，要使用三根規格相同而且電阻值小于10Ω的銅導線，否則會造成測量誤差?！?/div>
●為延長記錄儀的使用壽命，請定期進行保養和維護。
